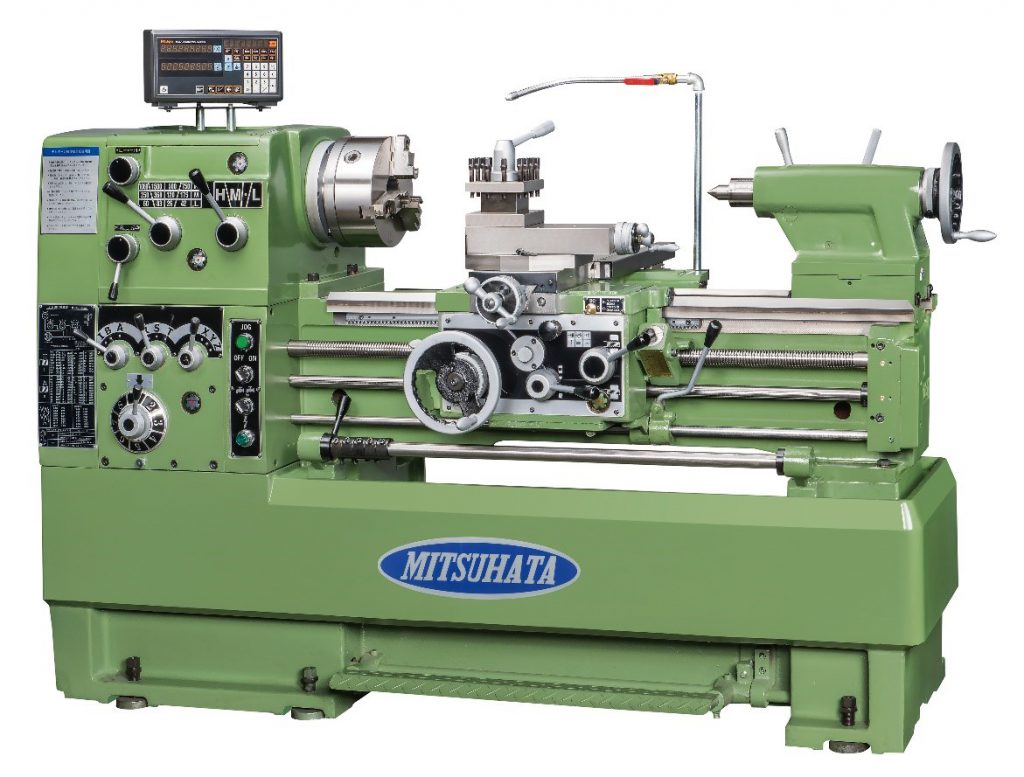

１９８７年から発売し、信頼いただいているデジターンＨＫＭをベースに
芯高さの違う２機種の発売を開始しました。
（ハマテック製品を含みます。）
※ハマテック製HKM：GH3Mの保守・修理も行っています。
機能・仕様
| 単位 | HKM-400 | HKM-430 | HKM-530 | ||
|---|---|---|---|---|---|
| 800/1100 | |||||
| 能 力 |
ヘッド上の振り | mm | 400 | 430 | 530 |
| 横送り台上の振り | mm | 238 | 268 | 368 | |
| センター間の最大距離 | mm | 770/1070 | |||
| 主 軸 |
主軸端の形状 | ASA | A1-6 | ||
| 主軸貫通穴径 | mm | φ51 | φ58 | ||
| 主軸センターと 主軸テーパー穴の大きさ |
M.T. | MT#4 × MT#6 | |||
| 回転速度変換数 | 段 | 8 | 12 | ||
| 回転速度 (60Hz) | rpm | 70, 110, 180, 290, 430, 690, 1125, 1800 | 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 | ||
| 往 復 台 |
バイト取付部 | mm | □20 × 20 | □25 × 25 | |
| 横送り台最大移動量 | mm | 265 | |||
| 刃物台最大移動量 | mm | 140 | |||
| 自動送り変換数 | 段 | 24 | 36 | ||
| 縦送り量 | mm/rev. | 0.07～0.50 | 0.037～1.04 | ||
| 横送り量 | mm/rev. | 縦送り速度×１ / 2 | |||
| ネ ジ 切 り |
親ネジ (直径×ピッチ) | mm/inch | φ35 × 6 / 4TP1 | ||
| メトリックネジの範囲 | mm | 0.4～7.0 (36種) | 0.2～14mm (39種) | ||
| インチネジの範囲 | T.P.I | 4～42 (36種) | 2～72 (44種) | ||
| 心 押 台 |
心押軸のテーパー | M.T. | MT#4 | ||
| 心押軸移動量 | mm | 170 | |||
| ベ ッ ド |
長さ | mm | 1705 / 2000 | ||
| 幅 | mm | 300 | |||
| 電 動 機 |
主軸電動機 | kW×4P | 3.7(総電気容量:5kVA, 起動電流:30A) | ||
| クーラントポンプ用電動機 | W | 60 | |||
| 機 械 寸 法 |
機械の高さ | mm | 1400 | ||
| 所要床面積 (全長×全幅) | mm | 2000 / 2300 × 1000 | |||
| 機械重量 | kg | 1450 / 1550 | 1500 / 1600 | 1600 / 1700 | |
| 備 考 |
標準付属品 | ・デジタル表示装置 (X, Z軸) / ミツトヨ製 ・カービック式刃物台 ・3爪スクロールチャック (9インチ) ・センタースリーブ (MT#6×MT#4) ・固定センター (MT#4) 2ヶ ・9インチ用バックプレート ・切削油装置 ・多段定寸装置 ・標準工具及び工具箱 |
|||
| 特別付属品 | ・固定振止 ・移動振止 ・面板 (φ350mm) ・4段式固定ストッパー ・7インチバックプレート ・チャックカバー ・後部カバー |
||||
| 特別仕様 | ・指定色 ・親ネジインチ仕様 |
||||
