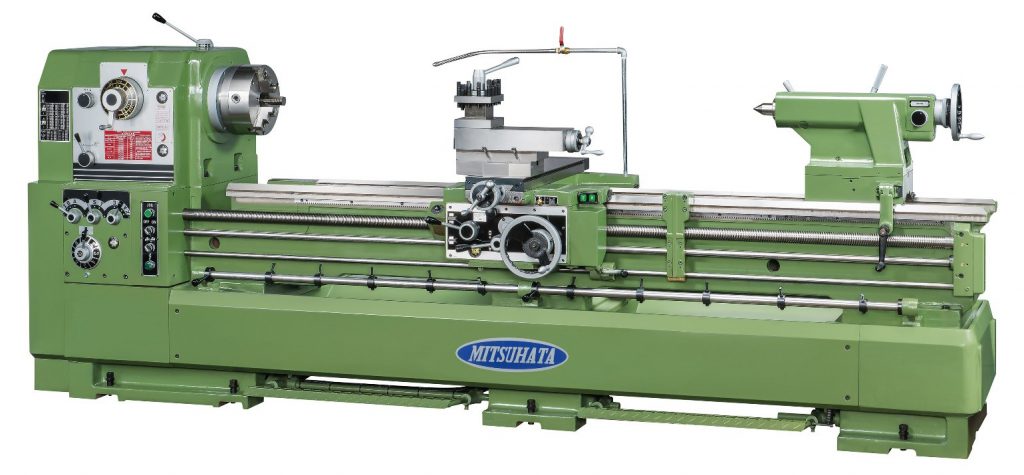

主軸軸受けは３点で超精密級ベアリングで高剛性に支持され、重切削から仕上加工に対応しています。
芯押し台は２５０mmのストロークがありドリル作業を容易にする減速装置を装備しています。
ＣＨＤー２３００/ー３０００の機種には長手早送り用モーターが標準付属しています。
機能・仕様
| CHD-560 | CHD-660 | CHD-760 | ||
|---|---|---|---|---|
| 900/1500/2300/3000 | ||||
| 能 力 | ヘッド上の振り | 560mm | 660mm | 760mm |
| 往復台上の振り | 340mm | 445mm | 548mm | |
| 切落し上の振り | 797mm | 892mm | 990mm | |
| センター間の最大距離 | 808/1443/2218/2968mm | |||
| 主 軸 | 主軸端の形状 | A1-8 | A2-8 | |
| 主軸貫通穴径 | φ86mm (φ104mm オプション) | φ104mm | ||
| 主軸センターと 主軸テーパー穴の大きさ | MT#5 × MT#7 | |||
| 回転速度変換数 | 12段 | |||
| 主軸速度 (4P, 60Hz) | 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200rpm | |||
| 主軸速度 (6P, 60Hz オプション) | 8, 13, 20, 31, 47, 70, 100, 150, 230, 350, 530, 800rpm | |||
| 往 復 台 | バイト取付部 | □25mm×25mm | ||
| 横送り台移動距離 | 300mm | |||
| 刃物台移動距離 | 242mm | |||
| 自動送り変換数 | 36段 | |||
| 縦送り速度 | 0.037～1.04mm/rev (P=6/12) | |||
| 横送り速度 | (縦送り速度×１/2)mm/rev | |||
| ね じ 切 り | 親ねじの径 (直径×ピッチ) | φ45×6 (φ45×12) | ||
| メトリックねじの範囲 | 0.2～14mm/39種 (0.4～28mm/44種) | |||
| インチねじの範囲 | 2-72TPI/44種 (1～42TPI/48種) | |||
| 心 押 台 | 心押軸のテーパー | MT#5 | ||
| 心押軸移動距離 | 250mm | |||
| ベ ッ ド | 長さ | 1415/2025/3722/4484mm | ||
| 幅 | 400mm | |||
| 電 動 機 | 主軸電動機 | 7.5kW × 4P | ||
| クーラントポンプ用電動機 | 60W | |||
| 機 械 寸 法 | 機械の高さ | 1500mm | ||
| 所要床面積 (全長×全幅) | 2300/2900/3700/4500mm×1200mm | |||
| 機械重量 | 2300/2400/ 2900/3100kg | 2400/2500/ 3000/3200kg | 2600/2700/ 3200/3400kg | |
| 備 考 | 標準付属品 | ・センタースリーブ (MT#7×MT#5) ・固定センター (MT#5) 2ヶ ・レベリングボルト ・標準工具及び工具箱 ・切削油装置 ・自動停止装置 ・心押軸減速装置 | ||
| 特別付属品 | ・10インチ3爪スクロールチャックバックプレート (φ86) 付 ・12インチ3爪スクロールチャックバックプレート (φ104) 付 ・固定振止 (φ40～φ255mm) ・移動振止 ・面板 (φ500mm) ・4段式固定ストッパー ・テーパー削り装置 ・16/18/20インチ4爪インディペンデントチャック ・2軸デジタルスケール (表示器付き) | |||
